简述挤出机构成原理（三）之螺杆

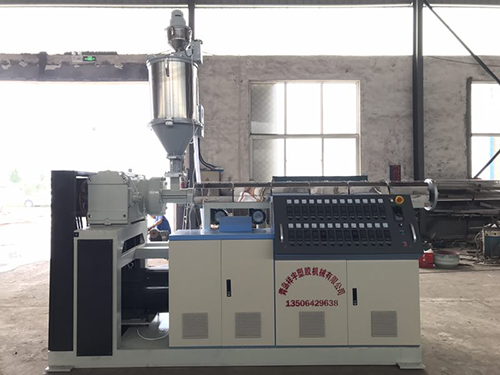

螺杆是挤出机的心脏，是挤出机的关键部件，螺杆的性能好坏，决定了一台挤出机的生产率、塑化质量、填加物的分散性、熔体温度、动力消耗等。是挤出机最重要的部件，它可以直接影响到挤出机的应用范围和生产效率。通过螺杆的转动对塑料产生极压的作用，塑料在料筒中才可以发生移动、增压以及从摩擦中获取部分热量，塑料在料筒的中的移动过程中获得混合和塑化，黏流态的熔体在被挤压而流经口模时，获得所需的形状而成型。与料筒一样，螺杆也是用高强度、耐热和耐腐蚀的合金制备而成。

由于塑料的种类很多，它们的性质也各不相同。因此在实际操作中，为了适应不同的塑料加工需要，所需的螺杆种类不同，结构也有各有差别。以便能最大效率的对塑料产生最大化运输、挤压、混合和塑化作用。图为几种较常见的螺杆。

表示螺杆特征的基本参数包括以下几点：直径、长径比、压缩比、螺距、螺槽深度、螺旋角、螺杆和料筒的间隙等。

最常见的螺杆直径D大约为45~150毫米。螺杆直径增大，挤出机的加工能力也相应提高，挤出机的生产率与螺杆直径D的平方呈正比。螺杆工作部分有效长度与直径之比（简称长径比，表示为L/D）通常为18~25。L/D大，能改善物料温度分布，有利于塑料的混合和塑化，并能减少漏流和逆流。提高挤出机的生产能力，L/D大的螺杆适应性较强，能用于多种塑料的挤出；但L/D过大时，会使塑科受热时间增长而降解，同时因螺杆自重增加，自由端挠曲下垂，容易引起料简与螺杆间擦伤，并使制造加工困难；增大了挤出机的功率消耗。过短的螺杆，容易引起混炼的塑化不良。

料筒内径与螺杆直径差的一半称间隙δ，它能影响挤出机的生产能力，随δ的增大，生产率降低．通常控制δ在0.1一0.6毫米左右为宜。 δ 小，物料受到的剪切作用较大，有利于塑化，但δ过小，强烈的剪切作用容易引起物料出现热机械降解，同时易使螺杆被抱住或与料筒壁摩擦，而且， δ太小时，物料的漏琉和逆流几乎没有，在一定程度上影响熔体的混合。

螺旋角Φ是螺纹与螺杆横断面的夹角，随Φ增大，挤出机的生产能力提高，但对塑料产生的剪切作用和挤压力减小，通常螺旋角介于10°到30°之间，沿螺杆长度的变化方向而改变，常采用等距螺杆，取螺距等于直径，Φ的值约为17°41′

压缩比越大，塑料收到的挤压比也就越大。螺槽浅时，能对塑料产生较高的剪切速率，有利于料筒壁和物料间的传热，物料混合和塑化效率越高，反而生产率会降低；反之，螺槽深时。情况刚好相反。因此，热敏性材料（如聚氯乙烯）宜用深螺槽螺杆；而熔体粘度低和热稳定性较高的塑料（如聚酰胺），宜用浅螺槽螺杆。

1．螺杆的分段

物料沿螺杆前移时，经历着温度、压力、粘度等的变化，这种变化在螺杆全长范围内是不相同的，根据物料的变化特征可将螺杆分为加(送)料段、压缩段和均化段。

①、塑料及塑料三态

塑料有热固性和热塑性二大类，热固性塑料成型固化后，不能再加热熔融成型。而热塑性塑料成型后的制品可再加热熔融成型其它制品。

热塑性塑料随着温度的改变，产生玻璃态、高弹态和粘流态三态变化，随温度重复变动，三态产生重复变化。

a.三态中聚合物熔体不同的特征：

玻璃态——塑料呈现为刚硬固体；热运动能小，分子间力大，形变主要由键角变形所贡献；除去外力后形变瞬时恢复，属于普弹形变。

高弹态——塑料呈现为类橡胶物质；形变由链段取向引起大分子构象舒展作出的贡献，形变值大；除去外力后形变可恢复但有时间依赖性，属于高弹形变。

粘流态——塑料呈现为高粘性熔体；热能进一步激化了链状分子的相对滑移运动；形变不可逆，属于塑性形变

b.塑料加工与塑料三态：

塑料玻璃态时可切削加工。高弹态时可拉伸加工，如拉丝纺织、挤管、吹塑和热成型等。粘流态时可涂复、滚塑和注塑等加工。

当温度高于粘流态时，塑料就会产生热分解，当温度低于玻璃态时塑料就会产生脆化。当塑料温度高于粘流态或低于玻璃态趋向时，均使热塑性塑料趋向严重的恶化和破坏，所以在加工或使用塑料制品时要避开这二种温度区域。

②、三段式螺杆

塑料在挤出机中存在三种物理状态——玻璃态、高弹态和粘流态的变化过程，每一状态对螺杆结构要求不同。

c.为适应不同状态的要求，通常将挤出机的螺杆分成三段：

加料段L1(又称固体输送段)

熔融段L2(称压缩段)

均化段L3(称计量段)

这就是通常所说的三段式螺杆。塑料在这三段中的挤出过程是不同的。

加料段的作用是将料斗供给的料送往压缩段，塑料在移动过程中一般保持固体状态，由于受热而部分熔化。加料段的长度随塑料种类不同，可从料斗不远处起至螺杯总长75%止。

大体说，挤出结晶聚合物最长，硬性无定形聚合物次之，软性无定形聚合物最短。由于加料段不一定要产生压缩作用，故其螺槽容积可以保持不变，螺旋角的大小对本段送科能力影响较大，实际影响着挤出机的生产率。通常粉状物料的螺旋角为30度左右，时生产率最高，方块状物料螺旋角宜选择15度左右，因球形物料宜选选择17度左右。

加料段螺杆的主要参数：

螺旋升角ψ一般取17°～20°。

螺槽深度H1，是在确定均化段螺槽深度后，再由螺杆的几何压缩比ε来计算。

加料段长度L1由经验公式确定：

对非结晶型高聚物L1=(10%～20%)L

对于结晶型高聚物L1=(60%～65%)L

压缩段(迁移段)的作用是压实物料，使物料由固体转化为熔融体，并排除物料中的空气；为适应将物料中气体推回至加料段、压实物料和物料熔化时体积减小的特点，本段螺杆应对塑料产生较大的剪切作用和压缩。为此，通常是使螺槽容积逐渐缩减，缩减的程度由塑料的压缩率(制品的比重/塑料的表观比重)决定。压缩比除与塑料的压缩率有关外还与塑料的形态有关，粉料比重小，夹带的空气多，需较大的压缩比(可达4~5)，而粒料仅2.5~3。

压缩段的长度主要和塑料的熔点等性能有关。熔化温度范围宽的塑料，如聚氯乙烯150℃以上开始熔化，压缩段最长，可达螺杆全长100%(渐变型)，熔化温度范围窄的聚乙烯(低密度聚乙烯105~120℃，高密度聚乙烯125~135℃)等，压缩段为螺杆全长的45~50%；熔化温度范围很窄的大多数聚合物如聚酰胺等，压缩段甚至只有一个螺距的长度。

熔融段螺杆的主要参数：

压缩比ε：一般指几何压缩比，它是螺杆加料段第一个螺槽容积和均化段最后一个螺槽容积之比。

ε=(Ds-H1)H1/(Ds-H3)≈H1/H3

式中，H1——加料段第一个螺槽的深度

H3——均化段最后一个螺槽的深度

熔融段长度L2由经验公式确定：

对非结晶型高聚物L2=55%～65%L

对于结晶型高聚物L2=(1～4)Ds

均化段(计量段)的作用是将熔融物料，定容(定量)定压地送入机头使其在口模中成型。均化段的螺槽容积与加料段一样恒定不变。为避免物料因滞留在螺杆头端面死角处，引起分解，螺杆头部常设计成锥形或半圆形；有些螺汗的均化段是一表面完全平滑的杆体称为鱼雷头，但也有刻上凹槽或铣刻成花纹的。鱼雷头具有搅拌和节制物料、消除流动时脉动(脉冲)现象的作用，并随增大物料的压力，降低料层厚度，改善加热状况，且能进一步提高螺杆塑化效率。本段可为螺杆全长20一25%。

均化段螺杆的重要参数：

螺槽深度H3由经验公式确定H3=(0.02～0.06)Ds

长度L3由下式确定L3=(20%～25%)L

d. 根据熔体输送理论，熔体在螺杆均化段的流动有四种形式，熔融物料在螺槽中的流动是这四种流动的组合：

正流——塑料熔体在料筒和螺杆间沿着螺槽方向朝机头方向的流动。

逆流——流动方向与正流相反，由机头、多孔板、过滤板等阻力引起的压力梯度所造成。

横流——熔体沿着垂直于螺纹壁方向的流动，影响挤出过程中熔体的混合和热交换作用。

漏流——由于压力梯度在螺杆与料筒间隙处形成的倒流，沿螺杆轴向方向。
